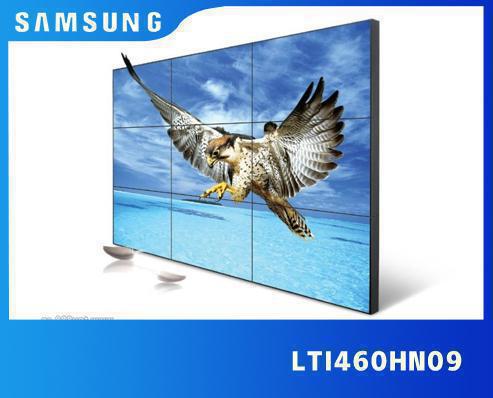

根据方案要求，选用4台三星46英寸液晶拼接屏组成LED拼接墙，结合矩阵等设备达到完美的显示。大屏幕拼接显示系统作为当今最现代的视讯工具之一，已经被广泛地应用于我国国民经济生产的各个领域。众多领域的控制中心，需要对各种突发情况作出快速反应，这就要求控制中心能够及时准确的捕获各类紧急事件信息，建立并获得多种形式的数据（如监控图像、系统数据等），并将这些来源各异的数据通过有效的调配和整合，形成一套功能强大、易于使用、有效的调度管理系统。该大屏幕显示系统支持多路HDMI画面、视频画面和网络信息的实时显示，完全满足用户的基本应用要求：

1.          整个屏幕具有高分辨率、高亮度、高对比度等特点，色彩还原真实，在室内正常的环境光条件下屏幕能够显示清晰明亮的图形/图像效果，单屏周边无眩光。

2.          支持图形拼接、全屏范围内显示的图像无非线性失真。整个屏幕亮度均匀，无暗角或亮角现象，画面稳定无闪烁。

3.          支持不同分辨率（640x480~1920x1080）的计算机信号。

4.          支持多屏图像拼接，可以将计算机信号按单屏或以多屏方式放大显示。采用软件控制窗口的拼接与分割，单元与单元之间的拼缝不会影响汉字及图像的正确显示。

5.          能够将多路输入信号进行重新组合，再现于投影组合屏上，信号源的显示切换过程无停顿、黑屏现象。

6.          各类调试与控制均采用屏幕菜单形式，友好界面，灵活方便，为系统操作人员制定不同权限范围，防止非法操作。可以根据需求对可登陆用户进行增加、删除、和修改操作。

7.          该大屏幕系统具有先进性、稳定性和可扩充性，可连续工作24小时以上，使用寿命长，易于维护。

8.          大屏幕系统软硬件连接简单，无需对原系统做任何调整和改动。不管活动中心的软件及网络硬件有和改变，大屏幕显示系统均可正常使用，确保整个系统的通用性及可任意扩展性。

9.          系统具有一定的扩展能力，在不对系统进行大规模调整的情况下，可以通过简单扩容方式增加信号的模式、数量等。

大堂的大屏幕拼接显示系统拟采用46寸液晶显示器拼接成2x2大屏幕拼接墙，能够在液晶拼接墙上放大显示多路或单路放大的计算机信号，形成一个查询准确、显示全面、操作便捷、管理高效、美观实用的综合系统。

建设原则：

1.     可靠性。大屏幕显示系统能适应7X24小时运行管理的需要。

2.     实用性。能满足任何视频矩阵、RGB、 等信号显示。

3.     先进性。大屏幕显示系统采用高亮度、使用三星46寸超窄边技术，保证信息显示的清晰、逼真、明亮。

4.     易维护性。大屏幕显示系统的重要部件如显示单元、多屏拼接器等能方便地维护和日常清洁。

5.     灵活性。由于要显示多种信息信号，因此在整个大屏设计时充分考虑操作的灵活性，使得信息可以根据需要灵活切换、灵活地以任意大小在任意位置显示。既可以根据预先设定的规则自动设置，也可以在某些情况下手动操作显示特定的信息。

6.     协调性。系统设计结合指挥大厅大小、格式布局等综合考虑，从而使得整个指挥大厅布局合理、整体格调统一。



（行）2X2（列）组合显示屏尺寸：

组合规模：2X2 共4台46英寸液晶显示器

单屏尺寸：1025.653mm(宽)X579.884mm(高)

组合尺寸：2051.306mm(宽) X 1159.768mm(高)

液晶拼接墙功能特点

采用高亮度、高对比度、高色域处理技术,相对普通液晶屏，工业级的DID液晶亮度达到500cd/㎡，对比度4500：1，显示出的图像色彩靓丽、还原性更好、层次感更突出。

 高亮度：与TV和PC液晶屏相比，三星DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而三星DID液晶屏的亮度为450cd/㎡。

高对比度：三星DID液晶屏具有3000:1对比度传统PC或TV液晶屏要高出一倍以上，是一般背投的二倍。图像色泽浓郁，还原性较好，特别适合对色彩要求较高的场合。

 更好的彩色饱和度：目前普通LCD和CRT的彩色饱和度只有72％，而三星DIDLCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确.

 工业级的DID-TFT液晶面板，边框小于3.5mm，厚度小于6cm，如此的精心设计，大大提高安装调试的效率，也显示出专业液晶拼接的独特效果。

材用最新的色彩校正技术及独特的宽视角处理技术工业级的DID液晶面板采用最新色彩校正技术及独特的宽视角处理技术，可视角度达到178，对动态及静态图像画面处理更具专业性，使得画质清晰、逼真，视角更宽阔。采用V12数字阵列高速图像处理技术; 应用先进的数字高速图像处理技术，视频带宽高达500MHZ，运算实时分割放大输入图像信号，在多倍分割放大处理的单屏画面上，彻底解决模/数之间转换带来的锯齿及马赛克现象，拼接画面清晰流畅，色彩鲜艳逼真。

采用3D高画质图像数字处理技术

    3D数字梳状滤波和3D数字图像降噪技术，可大大消除图像细节的杂波干扰、边缘锯齿现象。

采用RC智能自适应数字处理技术

即DLC（动态场景控制）、WLE（白电平延伸）、BLE（黑电平延伸）自适应控制电路，特别适合在夜间监控时彩转黑摄像头输出较弱的信号时，能自动对图像的灰度等级、色温进行调整，保证图像的真实还原性，有效提升图像的景深层次感。

采用H2S宽动态技术

    即视频高清宽动态同步自适应双码流技术，能快速适应处理不同频率状态下的高清视频图像信号，彻底解决不同频率下产生的图像闪烁导致视觉疲劳现象。尤其是与前端特殊工控机系统之间的匹配，经过专业测试，彻底解决了主控机二次重复播放时的失真、衰减等现象，消除了数据进行1/2信号取样后的缺失空间，完全能自动适应不同场频状态下的高速图像信号，实现图像的稳定、清晰、实时性。

采用特殊勾边锐度图像提升处理技术

 采用特殊图像勾边电路，能够大大消除图像边缘的串色、锯齿等，使得图像轮廓更加分明，层次感更强，从而更有效地提高图像的清晰度及锐度。

采用图像快速抓拍技术

在对所抓拍到人的脸部细节上，能准确地分辨出脸部的皱纹、疤痕、黑痣等，无明显拖尾、重影等，肤色还原更加真实、逼真。

采用智能自动消残影技术

输入的图像在一段时间内处于静止状态时，系统即启动“消残影引擎”，这个引擎会自动识别输入图像的静止或运动情况，来判断当前屏幕所显示画面的动与静，及时发出命令使得显示在屏幕上的静止画面在水平方向上产生一定幅度的相位位移，从而消除在静止画面时液晶分子容易被损伤的情况，有效延长液晶屏的使用寿命。

高可靠、高稳定，使用寿命长，维护成本低

工业级的DID-TFT液晶面板与普通液晶电视（显示器）的液晶面板相比，采用工业级的电源模组，低噪音风扇散热系统，不间断工作6万小时以上。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。
